選區(qū)激光熔化成形技術(shù)（Selective laser melting，SLM）的熱源為高能激光束，激光束直徑小，制備 的合金件精度高、誤差范圍小。通過(guò)粉末熔化層層累積，成形的金屬件致密度大、成分均勻，相比于傳統(tǒng)鑄 造、鍛造與機(jī)加工技術(shù)，SLM技術(shù)無(wú)需模具，可極大程度地縮短生產(chǎn)周期，節(jié)約成本，提高材料的利用率， 在航空航天、醫(yī)療器械、汽車(chē)制造等領(lǐng)域得到了高速發(fā)展[1-3]。SLM的成形過(guò)程涉及諸多工藝參數(shù)，例如激 光直徑、激光功率、掃描速度和掃描方式等，采用不同的工藝參數(shù)會(huì)對(duì)成形樣的性能產(chǎn)生巨大差異，目前大 多數(shù)研究都是基于激光能量密度這個(gè)角度來(lái)分析成形零件之間的差異。

Ding等[4]研究了SLM制備Ti-6Al-4V（TC4）鈦合金的力學(xué)性能和組織結(jié)構(gòu)，發(fā)現(xiàn)降低激光能量密度更容 易細(xì)化α′馬氏體，提高試樣塑性，粗糙度隨能量密度的增加先降低后增大。石文天等[5]研究了SLM單熔道 成形工藝，發(fā)現(xiàn)能量密度對(duì)TC4鈦合金的表面形貌和成形質(zhì)量影響較大，可以通過(guò)調(diào)整能量密度有效改善試 樣表面的球化、飛濺等缺陷。Haubrich等[6]對(duì)不同激光能量密度下SLM-TC4合金試樣進(jìn)行組織觀察，發(fā)現(xiàn)不 同的激光能量密度會(huì)影響試樣的晶體取向規(guī)律。縱觀當(dāng)前主流研究，許多研究者常常以激光輸入的“能量密 度”不同角度來(lái)分析成形件性能的差異，而鮮有研究探討在等激光能量密度的條件下，不同工藝參數(shù)組合對(duì) SLM成形零件的特征和性能是否存在影響。然而在實(shí)際打印不同屬性的材料時(shí)，各工藝參數(shù)對(duì)激光工藝過(guò)程 中熔池生長(zhǎng)的影響權(quán)重可能存在差異，黎振華等[7]在研究激光功率與掃描速度對(duì)熔池溫度場(chǎng)影響時(shí)，發(fā)現(xiàn) 掃描速度對(duì)熔池的尺寸影響更大。單純以能量密度角度來(lái)籠統(tǒng)地分析激光工藝參數(shù)對(duì)SLM成形試樣的影響容 易忽略那些權(quán)重較大的工藝因素，從而影響后續(xù)最優(yōu)工藝窗口的尋找效率；因此，通過(guò)實(shí)驗(yàn)來(lái)探究等激光能 量密度下不同工藝參數(shù)對(duì)SLM成形的影響具有實(shí)際指導(dǎo)意義[8]。此外，目前很多模擬SLM熔池成形的研究中 ，粉末模型的建立往往獨(dú)立于實(shí)際打印過(guò)程[9-10]，模擬結(jié)果并沒(méi)有和實(shí)驗(yàn)過(guò)程完全對(duì)照。基于此，現(xiàn)選用 TC4鈦合金為原材料，在等激光能量密度的條件下通過(guò)ANSYS有限元數(shù)值模擬，研究激光功率和掃描速 度對(duì)熔池尺寸及溫度場(chǎng)的影響，并通過(guò)實(shí)驗(yàn)進(jìn)行對(duì)比論證；通過(guò)SLM成形實(shí)驗(yàn)，觀察不同激光工藝參數(shù)組合 對(duì)SLM沉積態(tài)試樣熔池、表面形貌和硬度的影響。

1、數(shù)值模型建立

1.1　數(shù)學(xué)模型

在選區(qū)激光熔化成形工藝中，金屬粉末在激光熱源照射下溫度瞬間升高熔化形成熔池，所以SLM成形工 藝的溫度場(chǎng)具有非線性熱傳導(dǎo)特征。其溫度場(chǎng)的模擬滿足傅里葉方程[11]，表達(dá)式為式

（1）中：ρ為材料 密度；C為材料比熱；ｔ為時(shí)間；T為熔池內(nèi)部溫度；Q為體熱源強(qiáng)度；kｘ、kｙ、kｚ為沿ｘ、ｙ、ｚ方 向?qū)嵯禂?shù)。基于ＡＮＳＹＳ有限元分析機(jī)制，結(jié)合實(shí)際SLM成形過(guò)程，當(dāng)激光照射在粉末上時(shí)，粉末吸收 能量后以輻射與對(duì)流的方式向四周散熱，基板表面以對(duì)流方式向四周散熱。邊界條件的加載公式[12]表達(dá)為

 式（2）中：ｎ為三維模型法線方向；α為自然對(duì)流換熱系數(shù)；Ｔｆ為換熱介質(zhì)溫度；σ′為斯特藩-玻爾茲 曼（Ｓｔｅ-ｆａｎ-Ｂｏｌｔｚｍａｎｎ）常數(shù)，取5.67×10^-8W/（ｍ 2.Ｋ4）；ε為材料的輻射發(fā)射率（黑度）；ｑ為激光熱源的輸入。在SLM過(guò)程中，金屬粉末被激光束照 射后發(fā)生熔化-熔融-凝固，金屬組織內(nèi)部發(fā)生吸收或釋放潛熱，因此必須要考慮潛熱對(duì)溫度場(chǎng)的影響，潛熱 表達(dá)式為

1.2　有限元模型模擬

SLM熔池的溫度場(chǎng)主要通過(guò)ANSYS中的“生死單元法”[13]實(shí)現(xiàn)。通過(guò)生成和殺死單元，可以模擬 那些單元數(shù)隨著載荷步的進(jìn)行不斷增加，對(duì)按照要求排序后生成和殺死的單元施加載荷和約束。要激活“單 元死”的效果，ANSYS程序并不是將“殺死”的單元從模型中刪除，而是將其剛度（或傳導(dǎo)，或其他分 析特性）矩陣乘以一個(gè)很小的因子值（默認(rèn)值為1.0×10^-6），死單元的單元載荷將為0，從而不對(duì)載荷向量 生效（但仍然在單元載荷的列表中出現(xiàn)）。同樣，死單元的質(zhì)量、阻尼、比熱和其他類(lèi)似效果也設(shè)為0值， 單元的應(yīng)變?cè)凇皻⑺馈钡耐瑫r(shí)也將設(shè)為0。當(dāng)激光熱源移動(dòng)到該單元時(shí)，重新激活該單元模擬金屬粉末熔化 形成熔池的過(guò)程。圖1為模擬SLM加工過(guò)程的單道單層有限元模型，

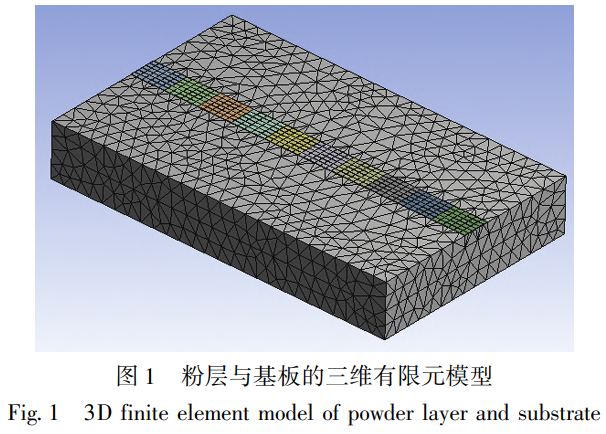

簡(jiǎn)化模型進(jìn)行等激光能量密度下不同參數(shù)下對(duì)熔池的影響，粉層部分尺寸為13mm×1mm×0.03mm，基板 部分尺寸為13mm×8mm×1mm。熔覆層采用Ｓｏｌｉｄ70六面體八節(jié)點(diǎn)單元進(jìn)行網(wǎng)格劃分，每個(gè)小單元的尺寸 為0.16mm×0.16mm×0.03mm。基板采用四面體單元進(jìn)行自由網(wǎng)格劃分，每個(gè)小單元的尺寸為0.5mm。經(jīng)過(guò)網(wǎng) 格劃分后得到的單元和節(jié)點(diǎn)個(gè)數(shù)分別為10616和18790。

1.3　熱源模型

激光束產(chǎn)生的熱量分布呈現(xiàn)高斯分布，因此采用高斯移動(dòng)熱源模型。熱源公式[14]為式

（4）中：Ｑ為 在光斑內(nèi)任意點(diǎn)的熱流密度；η為激光利用率；Ｐ為激光功率；ｒ?yàn)榧す夤獍甙霃剑唬覟槿我恻c(diǎn)到熱源中心 的距離。

1.4　材料屬性

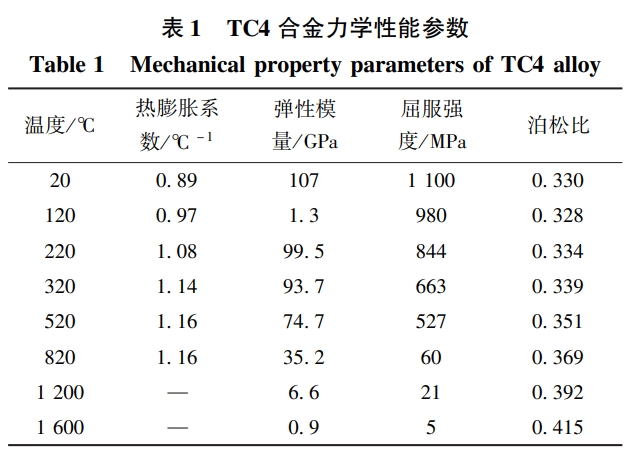

SLM的成形過(guò)程中，金屬粉末的熱物性參數(shù)隨著溫度的變化而發(fā)生改變，這種變化往往是非線性的。基 板和粉層均為T(mén)C4合金，表1為所需溫度范圍內(nèi)TC4合金的力學(xué)性能參數(shù)。

2、實(shí)驗(yàn)部分

2.1　實(shí)驗(yàn)材料和設(shè)備

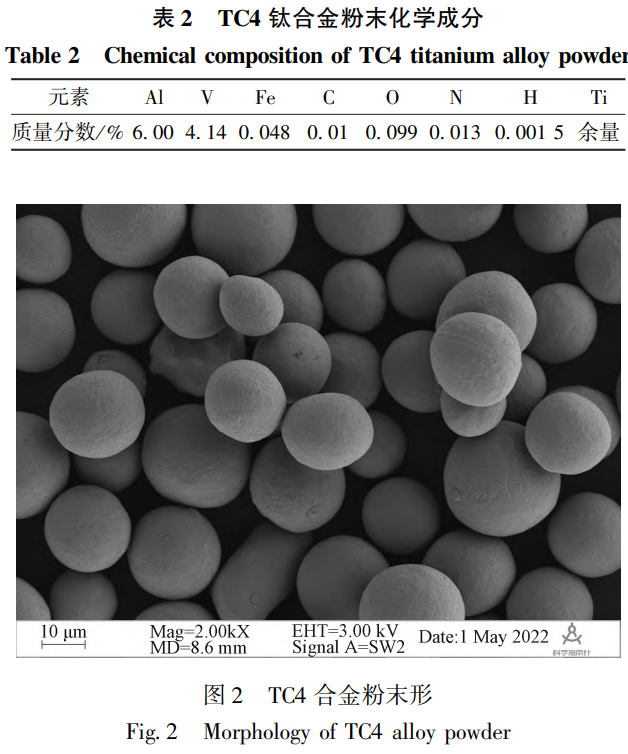

實(shí)驗(yàn)所用原料采用氣霧化法制備的TC4球形粉末，粉末分布均勻，表面光滑，球形度較好，粉末粒徑范 圍為15～53μm。TC4粉末化學(xué)成分如表2所示，粉末微觀形貌如圖2所示。

實(shí)驗(yàn)采用西安鉑力特增材技術(shù)股份有限公司生產(chǎn)的ＢＬＴ-Ａ160設(shè)備，激光器為德國(guó)ＩＰＧ公司的500 Ｗ風(fēng)冷激光器，光斑直徑為100μm，該設(shè)備最大成形尺寸為160mm×160mm×100mm。實(shí)驗(yàn)過(guò)程中全程通入 99.99％的高純度氬氣使成型腔內(nèi)氧含量一直保持在100×10-6以下。實(shí)驗(yàn)中激光掃描策略采用條形掃描，相 鄰層間掃描方向旋轉(zhuǎn)67°。

2.2　實(shí)驗(yàn)方法

為制備最佳成形試樣，采用西安鉑力特增材技術(shù)股份有限公司提供的TC4合金粉末成熟工藝窗口，其激 光能量密度為（39.1±0.1）Ｊ/mm3，能量密度的計(jì)算公式為

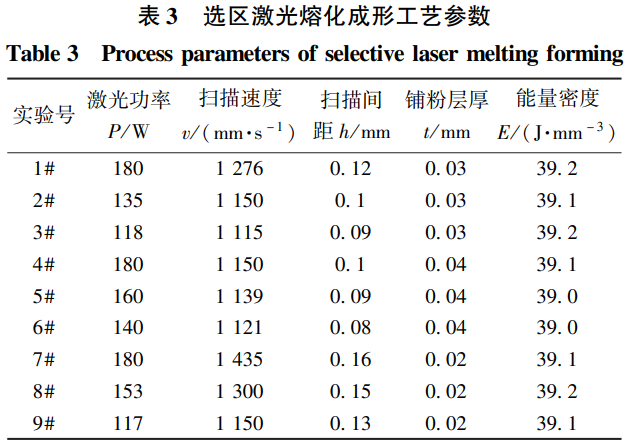

式（5）中：Ｅ為激光能量密度，Ｊ/mm³；Ｐ為激光功率，Ｗ；ｖ為掃描速度，mm/ｓ；ｈ為掃描間距， mm；ｔ為鋪粉層厚，mm。據(jù)此制定本實(shí)驗(yàn)SLM工藝條件下等激光能量密度的參數(shù)如表3所示。

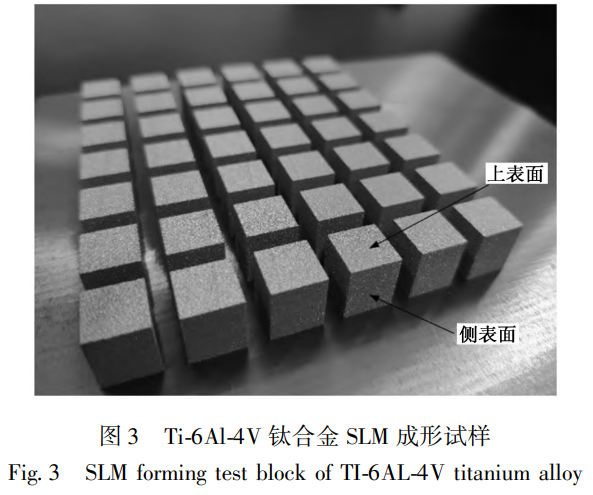

將打印好的試樣（圖3）用線切割從基板去除，超聲波清洗去除表面雜質(zhì)后用ＪＢ-5Ｃ型粗糙度輪廓儀 測(cè)量試樣上表面和側(cè)表面的粗糙度，每個(gè)被測(cè)面測(cè)量三次取平均值為最終粗糙度值；采用ＶＥＧＡ3ＳＢＨ 型鎢燈絲掃描電子顯微鏡（ｓｃａｎｎｉｎｇｅｌｅｃｔｒｏｎｍｉｃｒｏｓｃｏｐｅ，ＳＥＭ）觀察成形 試樣表面的微觀形貌，金相表征實(shí)驗(yàn)采用常規(guī)方法進(jìn)行，取試樣尺寸為10ｍｍ×10mm×10mm，對(duì)試樣上表面 進(jìn)行打磨、拋光與腐蝕處理。腐蝕試劑采用Ｋｒｏｌｌ腐蝕液，體積比為氫氟酸∶硝酸∶蒸餾水＝1∶3∶7 ，腐蝕時(shí)間為5～10ｓ，腐蝕后的試樣在ＡｘｉｏＯｂｓｅｒｖｅｒＺ1ｍ型光學(xué)顯微鏡下觀察其微觀組織形 貌。硬度測(cè)試采用ＨＢＲＶ-187.5型電動(dòng)布洛維硬度計(jì)，將試樣上表面和側(cè)表面進(jìn)行粗磨拋光，測(cè)試載荷為 30ｋｇｆ（1ｋｇｆ＝9.81Ｎ），保壓時(shí)間為12ｓ，每個(gè)測(cè)量面選取3個(gè)測(cè)量點(diǎn)取平均值為最終硬度值。

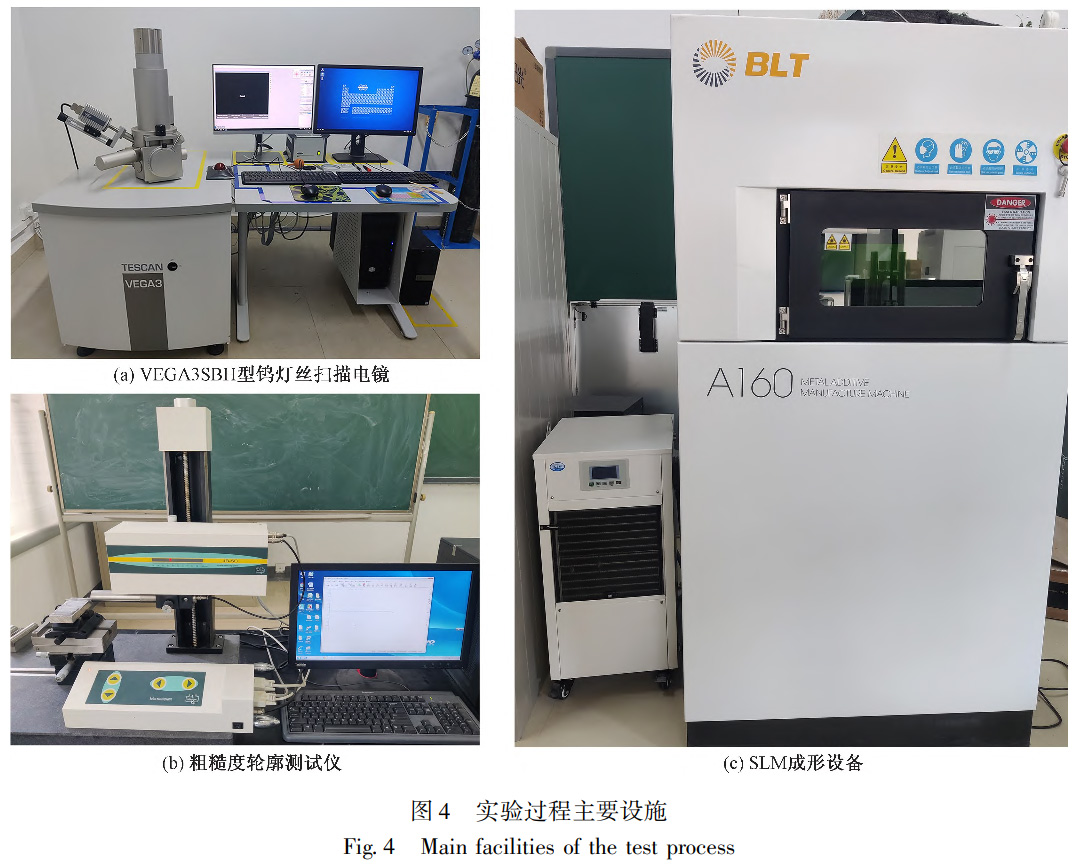

實(shí)驗(yàn)過(guò)程中主要設(shè)施如圖4所示。

3、結(jié)果與分析

3.1　熔池尺寸模擬

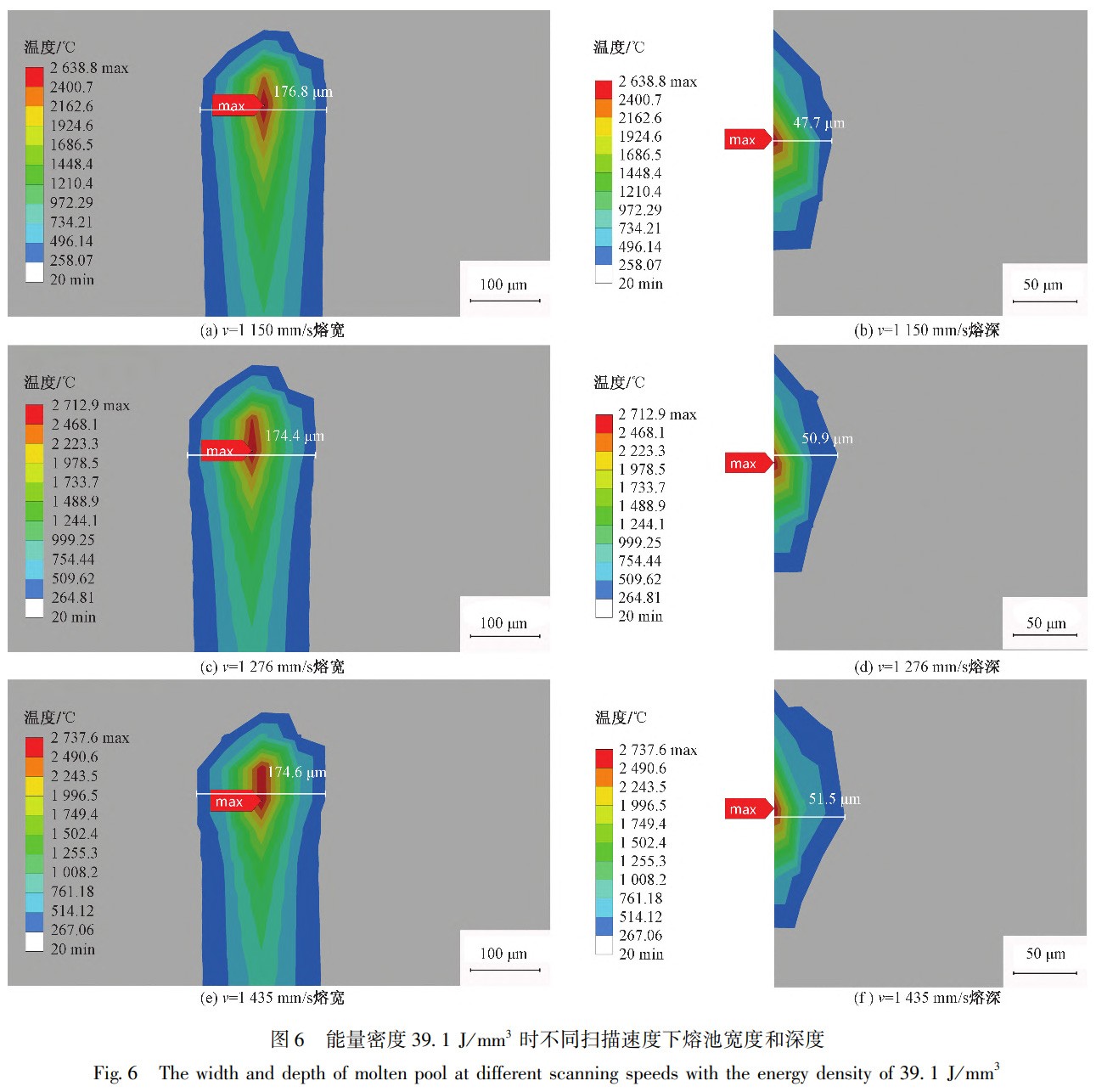

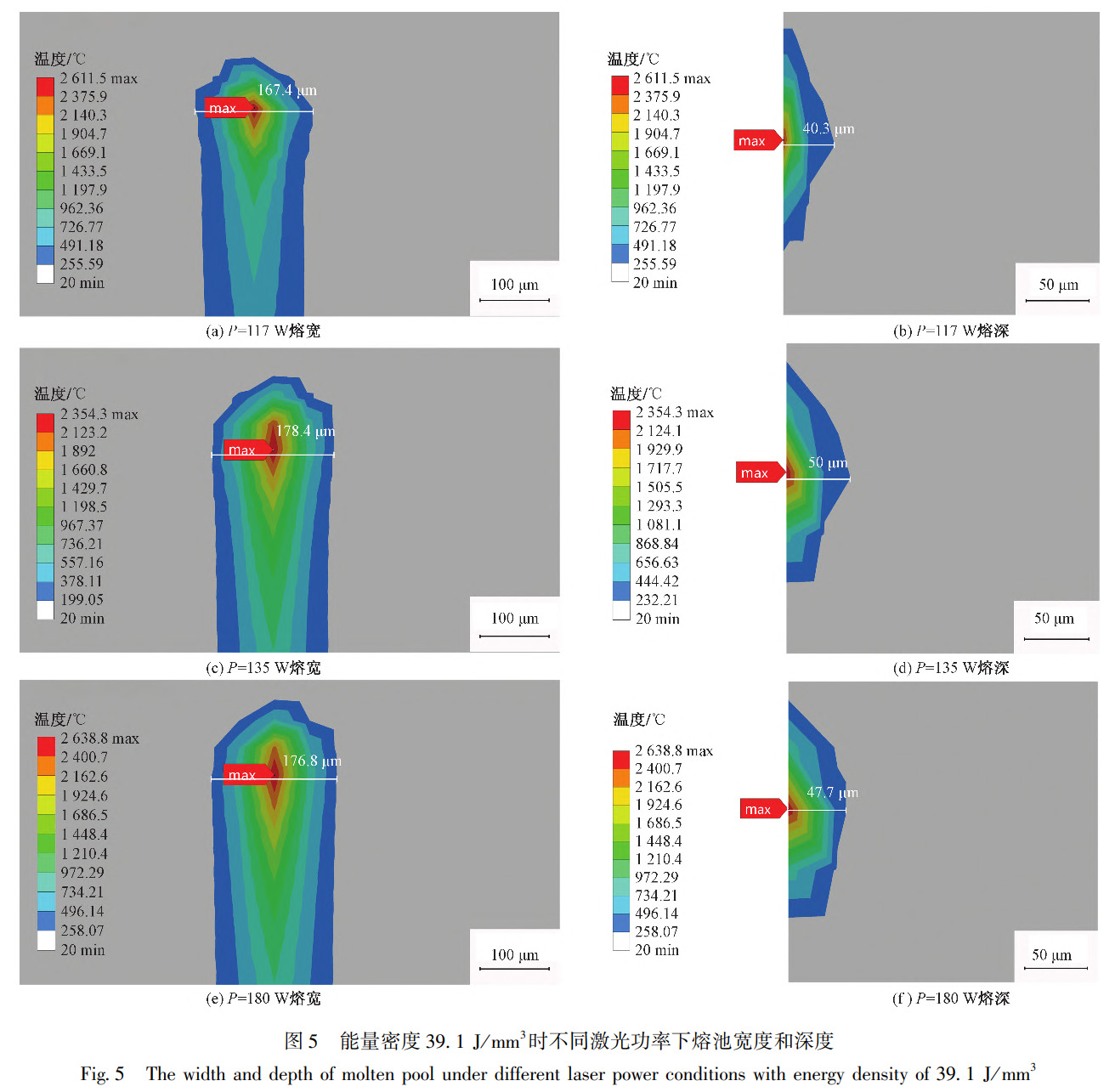

圖5和圖6分別為激光能量密度39.1Ｊ/mm3時(shí)激光功率和掃描速度對(duì)熔池尺寸的影響。圖5為掃描速度ｖ ＝1150mm/ｓ，激光功率Ｐ分別為117Ｗ（9＃）、135Ｗ（2＃）、180Ｗ（4＃）時(shí)的熔寬與熔深，可以看出 ，隨著激光功率的增大，熔寬與熔深也逐漸變大，熔寬從167.4μm先增大到178.4μm后再降低到176.8μm， 熔深從40.3μm先增加到50μm后降低到47.7μm。模擬結(jié)果還表明，激光功率在135Ｗ時(shí)熔池溫度最低，熔池 最低為2354.3℃。如圖5（ｃ）所示，當(dāng)激光功率Ｐ＝135Ｗ時(shí)，熔池的寬度與深度最大，此時(shí)熔池中心區(qū)域 溫度最低，更有利于熔池?zé)釕?yīng)力的擴(kuò)散。圖6為激光功率Ｐ＝180Ｗ，掃描速度ｖ分別為1150mm/s（4＃）、 1276mm/ｓ（1＃）、1435mm/ｓ（7＃）時(shí)熔池的寬度與深度，可以看到，掃描速度從1150mm/ｓ增加到 1435mm/ｓ，熔池的寬度從176.8μm下降到174μm后基本保持不變，深度從47.7μm上升到51.5μm，熔池最 高溫度從2638.8℃上升到2737.6℃。觀察圖6可以發(fā)現(xiàn)，當(dāng)掃描速度超過(guò)1276mm/ｓ后，熔池的尺寸基本沒(méi)有 明顯的變化，但熔池中心的最高溫度會(huì)繼續(xù)隨著掃描速度的增大而繼續(xù)增大，這是因?yàn)殡S著掃描速度加快， 激光照射下液態(tài)金屬快速凝固成固態(tài)熔池，單道熔池內(nèi)部的熱量來(lái)不及釋放[15]。在層層累積下熔池?zé)釕?yīng)力 集中將導(dǎo)致試樣發(fā)生裂紋、翹曲等現(xiàn)象。圖7所示為激光能量密度39.1J/mm3下激光功率和掃描速度對(duì)熔池寬 深比的影響，從圖7（ａ）中可以看出，在恒定的激光能量密度下保持掃描速度不變，隨著激光功率的增加 ，熔寬、熔深先減小后上升，在激光功率為135Ｗ時(shí)達(dá)到最小。在激光功率恒定時(shí)[圖7（ｂ）]，隨著掃描速 度的增加，熔寬、熔深逐漸減小，在掃描速度為1435mm/s時(shí)達(dá)到最小。熔寬/熔深的值越小，熔池更傾向于 向下向延伸，熔池的生長(zhǎng)比例更加均勻。熔池尺寸和熔寬與熔深比值（寬深比）的顯著變化說(shuō)明了在恒定的 激光能量密度下激光功率和掃描速度的變化將導(dǎo)致熔池尺寸的變化，能量密度對(duì)熔池尺寸不能起決定性影響 。

3.2　表面粗糙度和熔池的成形

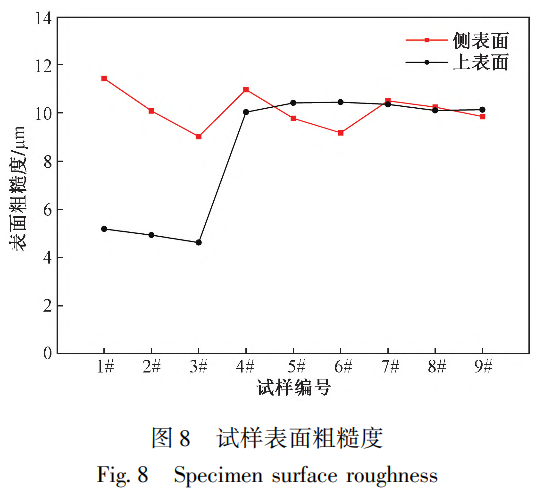

根據(jù)表3中的工藝參數(shù)進(jìn)行了分別進(jìn)行三次成形實(shí)驗(yàn)，每一次實(shí)驗(yàn)選擇不同的鋪粉層厚。對(duì)成形后的樣 品進(jìn)行上表面和側(cè)表面粗糙度的測(cè)量，測(cè)量結(jié)果如圖8所示。可以看出，第一次實(shí)驗(yàn)（試樣1＃、2＃、3＃） 側(cè)表面粗糙度從1＃試樣11.5μm下降到3＃試樣9.0μm，第二次實(shí)驗(yàn)（試樣4＃、5＃、6＃）側(cè)表面粗糙度從 4＃試樣11.0μm下降到6＃試樣9.2μm，第三次實(shí)驗(yàn)（試樣7＃、8＃、9＃）的側(cè)表面粗糙度從7＃試樣10.5 μm下降到9＃試樣9.8μm。三次不同鋪粉層厚下每一組試樣側(cè)表面粗糙度都呈現(xiàn)下降趨勢(shì)，說(shuō)明等激光能量 密度下減小激光功率、掃描速度和掃描間距有利于SLM產(chǎn)品側(cè)面的平整度。進(jìn)一步觀察三次實(shí)驗(yàn)樣品的上表 面粗糙度可以發(fā)現(xiàn)，第一組實(shí)驗(yàn)（試樣1＃、2＃、3＃）的粗糙度平均為5.0μm，比第二組（試樣7＃、8＃ 、9＃）時(shí)的平均粗糙度10.4μm和第三組（試樣4＃、5＃、6＃）時(shí)的平均粗糙度10.3μm有著明顯的降低， 猜測(cè)這是三組實(shí)驗(yàn)鋪粉層厚不同造成的。為了進(jìn)一步探究在激光能量密度相同時(shí)，不同的鋪粉層厚造成試樣 上表面粗糙度差異的原因，選取了4＃、2＃、9＃試樣，用ＳＥＭ掃描電鏡觀察了不同鋪粉層厚試樣的上表 面形貌，如圖9所示。從圖9（ｂ）可以看到，當(dāng)鋪粉層厚為0.03mm時(shí)，試樣上表面相對(duì)平滑，熔池搭接連續(xù) 、平緩且分布均勻，熔道較淺整體成形質(zhì)量較好，因此表面粗糙度較小。當(dāng)鋪粉層厚為0.02mm和0.04mm時(shí)， 如圖9（ａ）和圖9（ｃ）所示，熔池搭接效果明顯下降，熔道較深且出現(xiàn)半連續(xù)熔道，表面呈現(xiàn)明顯的“溝 壑”狀。同時(shí)可以觀察到半熔化的合金粉末和球形顆粒附著在熔池表面，此時(shí)的表面粗糙度比鋪粉層厚為 0.03mm時(shí)明顯增大，該結(jié)果與實(shí)驗(yàn)測(cè)得的粗糙度數(shù)據(jù)相符合。激光束作用在粉末上時(shí)，激光能量轉(zhuǎn)換為熱量 被粉末吸收，粉末達(dá)到熔點(diǎn)后熔融形成熔池相互搭接，因此熔池的成形質(zhì)量是影響粗糙度的主要原因之一 [16]。有學(xué)者認(rèn)為熔池的成形質(zhì)量與液態(tài)金屬的表面張力和黏度有關(guān)[17-18]，液態(tài)動(dòng)力黏度μ與液態(tài)溫度 Ｔ的關(guān)系[19]表達(dá)式為

式（6）中：μ為液態(tài)的動(dòng)力黏度；ｍ為原子的質(zhì)量；γ為液態(tài)的表面張力值；kＢ為 玻爾茲曼常數(shù)；Ｔ為液態(tài)的溫度。由式（6）可知，液態(tài)金屬的表面張力與溫度成反比，熔池因?yàn)楸砻鎻埩?lái)不及向兩邊 鋪展導(dǎo)致成形質(zhì)量較差且更容易出現(xiàn)球化現(xiàn)象和形成未熔顆粒，激光能量密度與激光所提供的熱量成正比， 因此用激光能量密度來(lái)解釋熔池的成形質(zhì)量[20-21]。

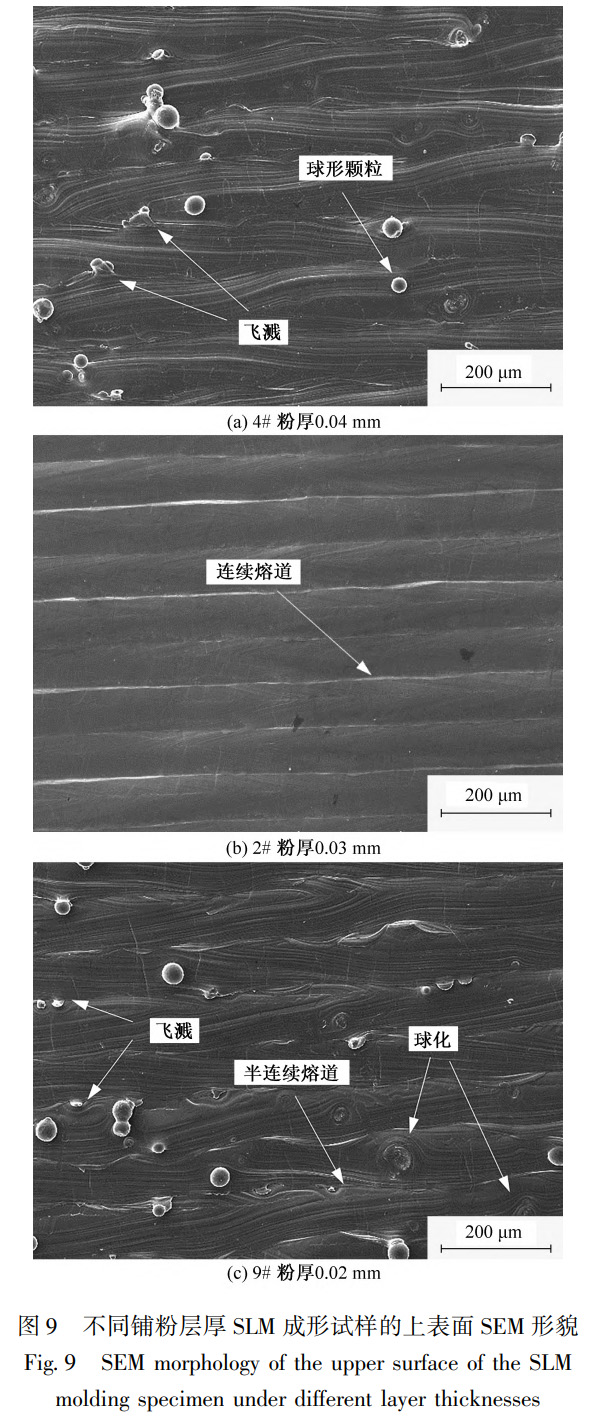

然而，相同的激光能量密度提供的能量是相同的，這就不能用激光能量密度的變化影響熔池的成形質(zhì)量 來(lái)解釋。激光照射在粉末上時(shí)，激光束中心的能量最高，當(dāng)激光作用在較厚的粉層時(shí)，熔池邊緣的粉末通過(guò) 熱傳導(dǎo)的方式熔化。受溫度梯度的影響，相比于熔池中心部位，熔池邊緣的能量不能使粉末充分的熔化，較 快的冷卻速率將粘連未及時(shí)融化的球形顆粒和微熔顆粒，增大熔池表面粗糙度，如圖9（ａ）所示；而鋪粉 層較薄時(shí)，激光作用在粉末上會(huì)導(dǎo)致粉末蒸發(fā)發(fā)生汽化現(xiàn)象，激光束穿透粉末使上一層已成形面產(chǎn)生過(guò)燒現(xiàn) 象[22]，熔池的熱積累效應(yīng)增大，表面吸附未熔金屬顆粒影響熔池形貌[23]，出現(xiàn)半連續(xù)的熔道，同樣增大 了表面粗糙度，如圖9（ｃ）所示。

3.3　微觀組織形貌

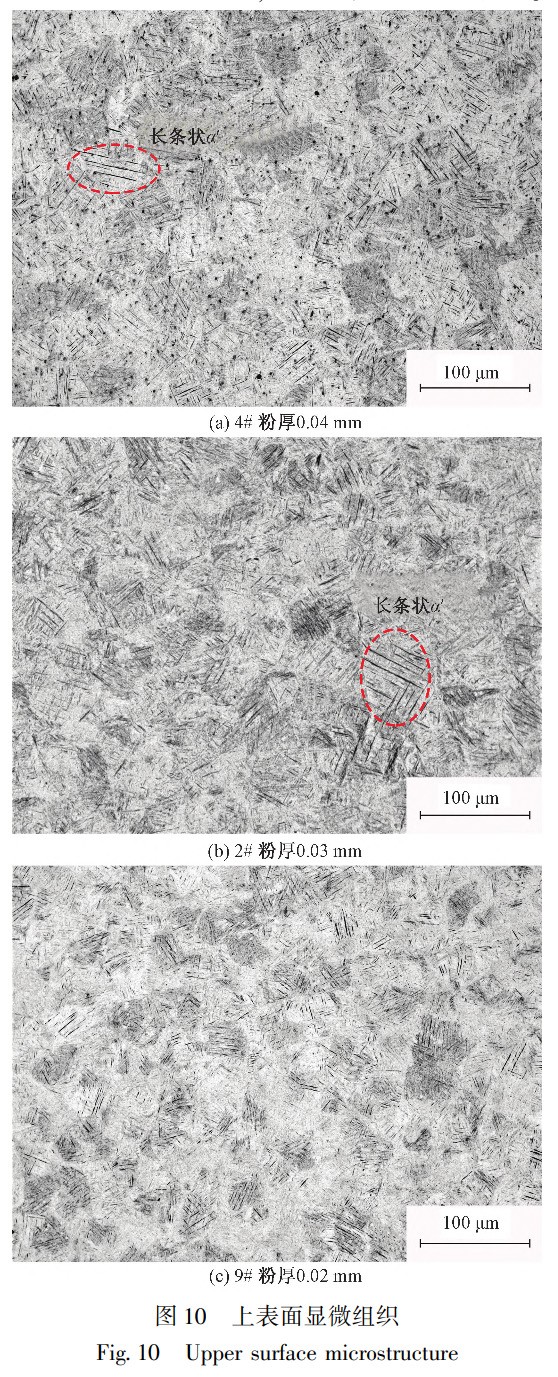

察了等激光能量密度下試樣的光學(xué)顯微組織。如圖10（ａ）所示，當(dāng)鋪粉層厚為0.04mm時(shí)，試樣內(nèi)部出 現(xiàn)分布均勻且密集的細(xì)小圓孔，這是因?yàn)榉蹖虞^厚時(shí)，激光能量不足以使金屬粉末充分的熔化，熔池中夾雜 著未完全熔透的粉末顆粒，與圖9（ａ）的結(jié)果相吻合。當(dāng)鋪粉層厚取0.03mm和0.02mm時(shí)，如圖10（ｂ）和 圖10（ｃ）所示，試樣內(nèi)部的成形質(zhì)量較好，基本沒(méi)有明顯缺陷。繼續(xù)觀察圖10發(fā)現(xiàn)，鋪粉層厚為0.04mm和 0.03mm時(shí)，試樣組織中的馬氏體α相比較粗大，出現(xiàn)粗大的長(zhǎng)條狀α′馬氏體，而鋪粉層厚為0.02mm時(shí)，長(zhǎng) 條狀α′馬氏體消失不見(jiàn)，主要為細(xì)小的針狀α′馬氏體。這種微觀組織的差異主要是因?yàn)镾LM成形過(guò)程中 激光作用在金屬粉末上時(shí)，同時(shí)對(duì)上一層已形成的熔池有重熔效果[24]，與熱處理效果相似，細(xì)化晶粒，此 時(shí)α′馬氏體相尺寸較小，組織成分更加均勻[25]。

3.4　顯微硬度

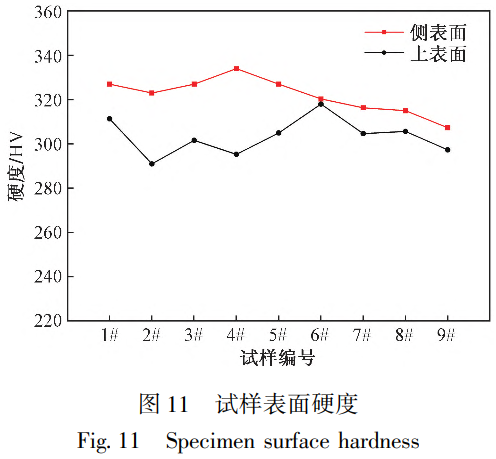

對(duì)成形試樣進(jìn)行了顯微硬度的測(cè)試，測(cè)量結(jié)果如圖11所示。可以看出，試樣側(cè)表面硬度在310～330ＨＶ ，上表面硬度在290～320ＨＶ，其中ＨＶ表示維氏硬度。觀察同一鋪粉層厚下的硬度可發(fā)現(xiàn)，當(dāng)鋪粉層厚為 0.03mm時(shí)（試樣1＃、2＃、3＃），試樣側(cè)表面硬度變化很小，而上表面硬度先下降后上升，2＃試樣硬度最 小為291ＨＶ，與1＃試樣最大硬度311ＨＶ相差20ＨＶ；鋪粉層厚為0.04mm時(shí)（試樣4＃、5＃、6＃），試樣 側(cè)表面硬度由334ＨＶ下降到了320ＨＶ，而上表面硬度則完全相反，呈上升趨勢(shì)，由295ＨＶ增加到318ＨＶ ；當(dāng)鋪粉層厚為0.02mm時(shí)（試樣7＃、8＃、9＃），試樣側(cè)表面和上表面硬度變化趨勢(shì)一致。這說(shuō)明即便激 光能量密度相同，不同的激光工藝參數(shù)組合依然可以對(duì)試樣的側(cè)表面和上表面硬度產(chǎn)生一定的影響。雖然有 實(shí)驗(yàn)結(jié)果表明，在等激光能量密度、等激光功率下激光工藝參數(shù)對(duì)試樣的成形性能影響較小[26]，但是在恒 定的激光能量密度下，采用不同的工藝參數(shù)組合驗(yàn)證了對(duì)試樣硬度的影響。觀察圖11發(fā)現(xiàn)，在恒定的激光能 量密度下，每個(gè)試樣的上表面硬度都要比側(cè)表面硬度略高。結(jié)合選區(qū)激光熔化成形的特性，其原因可能是當(dāng) 激光照射在TC4合金粉末上時(shí)，上表面粉末受高能激光束作用直接熔融，熔池之間相互搭接成形上表面，粉 末之間的結(jié)合力較大。側(cè)表面層與層之間的結(jié)合力略低，激光需要穿透粉末后，通過(guò)熱傳導(dǎo)的方式使上層已 成形的熔池重新熔融，與下一層新成形的熔池結(jié)合，因此層與層之間的結(jié)合力要低于熔池之間搭接的結(jié)合力 ，側(cè)表面硬度低于上表面硬度[27]。

4、結(jié)論

采用選區(qū)激光熔化技術(shù)成形TC4鈦合金試樣，通過(guò)數(shù)值模擬和實(shí)驗(yàn)，將實(shí)驗(yàn)粉層與仿真模型結(jié)合，探討 了等激光能量密度下不同的工藝參數(shù)組合成形試樣的熔池、表面形貌和硬度，彌補(bǔ)了實(shí)驗(yàn)粉層與仿真模型不 符的情況。研究發(fā)現(xiàn)僅以激光能量密度來(lái)衡量SLM成形零件的性能差異是不夠的，例如在輸入相同的激光能 量密度相同時(shí)，不同的功率和速度組合對(duì)熔池的溫度場(chǎng)有較大差異；鋪粉層厚對(duì)成形的試樣性能和形貌有更 為顯著的影響。因此在選擇工藝參數(shù)時(shí)，不僅要選取合適的能量密度，對(duì)參數(shù)之間的組合也要慎重。

主要結(jié)論如下。

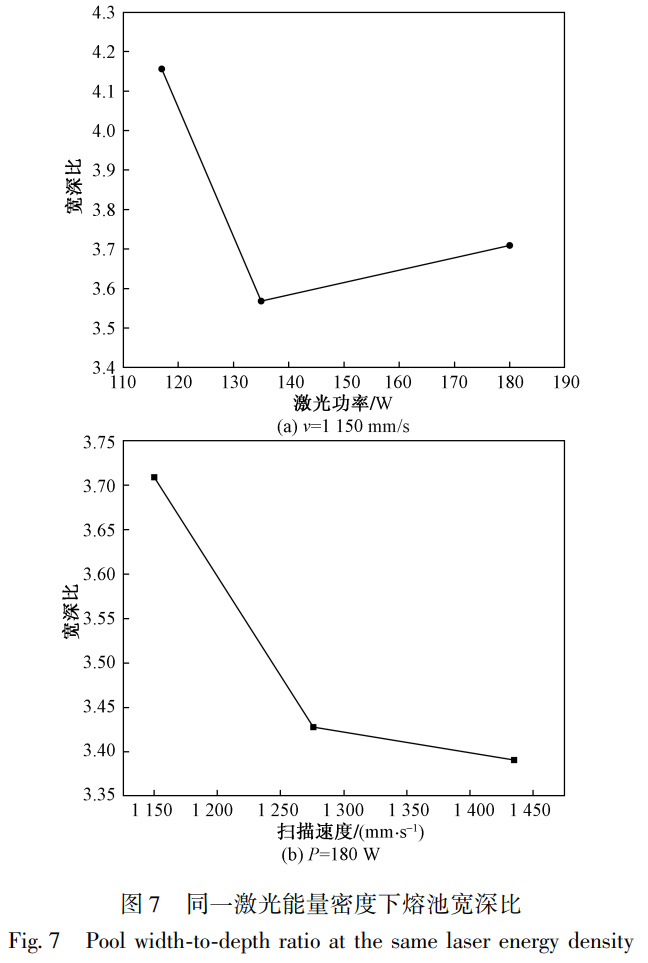

（1）在等激光能量密度下，激光功率和掃描速度的不同組合將導(dǎo)致不同的熔池尺寸；在激光功率為135 Ｗ時(shí)，掃描速度為1435mm/s時(shí)熔池生長(zhǎng)比例傾向于縱向延伸，熔池尺寸更加均勻。

（2）激光能量密度相同時(shí)，不同的工藝參數(shù)組合整體上并沒(méi)有對(duì)試樣側(cè)表面粗糙度造成顯著影響，但 試樣上表面粗糙度在鋪粉層厚為0.03mm時(shí)，明顯優(yōu)于鋪粉層厚為0.02mm和0.04mm的試樣。同一鋪粉層厚下試 樣的側(cè)表面和上表面粗糙度略有變化。本實(shí)驗(yàn)中鋪粉層厚為0.03mm，激光功率為118Ｗ，掃描速度為 1115mm/s，掃描間距為0.09mm時(shí)，測(cè)得試樣的上表面粗糙度最小為4.62μm。

（3）SEM和金相觀察可以看出，即便激光能量密度相同，但試樣表面的成形熔道和微觀組織存在較大差 異。鋪粉層厚為0.03mm時(shí)，試樣表面熔道最光滑；鋪粉層厚為0.04mm的試樣內(nèi)部分布大量細(xì)小圓孔，鋪粉層 厚為0.02mm的試樣中出現(xiàn)細(xì)小針狀馬氏體。

（4）試樣的側(cè)表面硬度均高于上表面硬度；在激光能量密度相同的條件下，試樣上表面的硬度變化幅 度大于側(cè)表面。在同一鋪粉層厚下，試樣上表面硬度變化也不同于側(cè)表面的硬度變化。試樣上表面的最大硬 度變化為23ＨＶ，而側(cè)表面為14ＨＶ。

參考文獻(xiàn)

[1]戰(zhàn)金明，梁志剛，黃進(jìn)鈺，等．TC4鈦合金表面單道激光熔覆工藝研究[J]．應(yīng)用激光，2020，40（6 ）：955-961．

ＺｈａｎＪｉｎｍｉｎｇ，ＬｉａｎｇＺｈｉｇａｎｇ，ＨｕａｎｇＪｉｎｙｕ，ｅｔａｌ．Ｓｔｕｄ ｙｏｎｔｈｅｓｉｎｇｌｅｌａｓｅｒｃｌａｄDingｐｒｏｃｅｓｓｏｎTC4ｔｉｔａｎｉｕｍａｌｌｏｙ ｓｕｒｆａｃｅ[J]．Ａｐ-ｐｌｉｅｄＬａｓｅｒ，2020，40（6）：955-961．

[2]許明三，張正，黃旭．能量密度對(duì)SLM成形316Ｌ致密度與耐磨性能的影響研究[J]．應(yīng)用激光，2021 ，41（3）：431-438．

ＸｕＭｉｎｇｓａｎ，ＺｈａｎｇＺｈｅｎｇ，ＨｕａｎｇＸｕ．Ｅｆｆｅｃｔｏｆｅｎｅｒｇｙｄｅ ｎｓｉｔｙｏｎｄｅｎｓｉｔｙａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆSLMｆｏｒｍｅｄ316Ｌ[J]．Ａ ｐｐｌｉｅｄＬａ-ｓｅｒ，2021，41（3）：431-438．

[3]ＺｈａｎｇＷ，ＷａｎｇＬ，ＦｅｎｇＺ，ｅｔａｌ．Ｒｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｏｎｓ ｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇ（SLM）ｏｆｍａｇｎｅｓｉｕｍａｌｌｏｙｓ：ａｒｅｖｉ ｅｗ[J]．Ｏｐｔｉｋ，2020，207：163842．

[4]DingＨＨ，ＺｈａｎｇＪ，ＬｉｕＪＹ，ｅｔａｌ．Ｅｆｆｅｃｔｏｆｖｏｌｕｍｅｅｎｅｒｇｙ ｄｅｎｓｉｔｙｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏ ｆTC4ａｌｌｏｙｂｙｓｅｌｅｃ-ｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇ[J]．ＪｏｕｒｎａｌｏｆＡｌｌｏ ｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2023，968：171769．

[5]石文天，韓玉凡，劉玉德，等．選區(qū)激光熔化TC4球化飛濺機(jī)理及其試驗(yàn)研究[J]．表面技術(shù)，2021 ，50（11）：75-82.

ＳｈｉＷｅｎｔｉａｎ，ＨａｎＹｕｆａｎ，ＬｉｕＹｕｄｅ，ｅｔａｌ．Ｍｅｃｈａｎｉｓｍａｎｄ ｅｘｐｅｒｉ-ｍｅｎｔａｌｓｔｕｄｙｏｆTC4ｓｐｈｅｒｏｉｄｉｚａｔｉｏｎａｎｄｓｐｌａｓｈｉｎ ｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇ[J]．ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，2021，50 （11）：75-82．

[6]ＨａｕｂｒｉｃｈＪ，ＧｕｓｓｏｎｅＪ，ＢａｒｒｉｏｂｅｒｏＶＰ，ｅｔａｌ．Ｔｈｅｒｏｌ ｅｏｆｌａｔｔｉｃｅｄｅｆｅｃｔｓ，ｅｌｅｍｅｎｔｐａｒｔｉｔｉｏｎｉｎｇａｎｄｉｎｔｒｉｎｓ ｉｃｈｅａｔｅｆｆｅｃｔｓｏｎｔｈｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅｉｎｓｅｌｅｃｔｉｖｅｌａｓｅ ｒｍｅｌｔｅｄＴｉ-6Ａｌ-4Ｖ[J]．ＡｃｔａＭａｔｅｒｉａｌｉａ，2019，167：136-148．

[7]黎振華，鄧煜華，姚碧波，等．相同激光能量密度下掃描速度對(duì)選區(qū)激光熔化鈷鉻合金熔池尺寸與 致密度的影響[J]．激光與光電子學(xué)進(jìn)展，2022，59（7）：413-417．

ＬｉＺｈｅｎｈｕａ，ＤｅｎｇＹｕｈｕａ，ＹａｏＢｉｂｏ，ｅｔａｌ．Ｅｆｆｅｃｔｏｆｌａｓｅ ｒｓｃａｎｓｐｅｅｄｏｎｐｏｏｌｓｉｚｅａｎｄｄｅｎｓｉｆｉｃａｔｉｏｎｏｆｓｅｌｅｃｔｉｖｅ ｌａｓｅｒｍｅｌｔｅｄｃｏｃｒａｌ-ｌｏｙｕｎｄｅｒｃｏｎｓｔａｎｔｌａｓｅｒｅｎｅｒｇｙｄｅ ｎｓｉｔｙ[J]．Ｌａｓｅｒ＆ＯｐｔｏｅｌｅｃｔｒｏｎｉｃｓＰｒｏｇｒｅｓｓ，2022，59（7）：413 -417．

[8]馮慶曉，李多生，葉寅，等．層間停留時(shí)間對(duì)SLM成形Ti6Al4V應(yīng)力場(chǎng)模擬研究[J]．應(yīng)用激光，2021 ，41（6）：1249-1256．

ＦｅｎｇＱｉｎｇｘｉａｏ，ＬｉＤｕｏｓｈｅｎｇ，ＹｅＹｉｎ，ｅｔａｌ．Ｓｉｍｕｌａｔｉｏｎ ｏｆｓｔｒｅｓｓｆｉｅｌｄｏｆSLMｆｏｒｍｉｎｇTi6Al4Vｂｙｉｎｔｅｒｌａｙｅｒｒｅｓｉｄｅｎｃ ｅｔｉｍｅ[J]．Ａｐ-ｐｌｉｅｄＬａｓｅｒ，2021，41（6）：1249-1256．

[9]楊寅晨，榮遠(yuǎn)卓，王翔，等．TC4粉末選區(qū)激光熔化基礎(chǔ)燒結(jié)工藝仿真與試驗(yàn)研究[J]．現(xiàn)代制造工 程，2022（12）：19-26．

ＹａｎｇＹｉｎｃｈｅｎ，ＲｏｎｇＹｕａｎｚｈｕｏ，ＷａｎｇＸｉａｎｇ，ｅｔａｌ．Ｓｉｍｕｌ ａｔｉｏｎａｎｄｅｘｐｅｒｉｍｅｎｔａｌｓｔｕｄｙｏｎｂａｓｉｃｓｉｎｔｅｒｉｎｇｐｒｏｃｅｓ ｓｏｆTC4ｐｏｗｄｅｒｂｙｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇ[J]．ＭｏｄｅｒｎＭａｎｕｆ ａｃｔｕｒｉｎｇＥｎｇｉｎｅｅｒｉｎｇ，2022（12）：19-26．

[10]鄭志軍，鄭翔．基于激光重熔的SLM成形316Ｌ不銹鋼溫度場(chǎng)仿真及工藝優(yōu)化[Ｊ/ＯＬ]．材料導(dǎo)報(bào) ：1-12[2024-04-23]．

http://ｋｎｓ.ｃｎｋｉ.ｎｅｔ/ｋｃｍｓ/ｄｅｔａｉｌ/50．1078．ＴＢ．20230824．1109．002.ｈ ｔｍｌ．ＺｈｅｎｇＺｈｉｊｕｎ，ＺｈｅｎｇＸｉａｎｇ．Ｔｅｍｐｅｒａｔｕｒｅｆｉｅｌｄｓｉｍｕ ｌａｔｉｏｎａｎｄｐｒｏｃｅｓｓｏｐｔｉｍｉｚａｔｉｏｎｏｆSLMｆｏｒｍｉｎｇ316Ｌｓｔａｉｎｌｅｓｓｓｔｅｅｌｂａｓｅｄｏｎｌａｓｅｒｒｅｍｅｌｔｉｎｇ[Ｊ/ＯＬ]．Ｍａｔｅｒｉａｌｇｕｉｄｅ：1-12[2024-04-23]．http://ｋｎｓ．ｃ ｎｋｉ．ｎｅｔ/ｋｃｍｓ/ｄｅｔａｉｌ/50.1078.ＴＢ．20230824.1109．002.html．

[11]王國(guó)波，李多生，葉寅，等．ＧＨ4169合金單道多層SLM成形過(guò)程熱行為分析[J]．應(yīng)用激光，2021，41（6）：1257-1264．

ＷａｎｇＧｕｏｂｏ，ＬｉＤｕｏｓｈｅｎｇ，ＹｅＹｉｎ，ｅｔａｌ．Ｔｈｅｒｍａｌｂｅｈａｖｉ ｏｒａｎａｌｙｓｉｓｏｆＧＨ4169ａｌｌｏｙｉｎSLMｆｏｒｍｉｎｇｐｒｏｃｅｓｓ[J]．Ａｐｐｌｉｅ ｄＬａ-ｓｅｒ，2021，41（6）：1257-1264．

[12]王良，陳香錦，晏文濤，等．中厚板鋁合金激光-ＭＩＧ復(fù)合焊過(guò)程應(yīng)力與變形研究[J]．應(yīng)用激光 ，2023，43（2）：70-79．

ＷａｎｇＬｉａｎｇ，ＣｈｅｎＸｉａｎｇｊｉｎ，ＹａｎＷｅｎｔａｏ，ｅｔａｌ．Ｓｔｕｄｙｏｎ ｓｔｒｅｓｓａｎｄｄｅｆｏｒｍａｔｉｏｎｄｕｒｉｎｇｌａｓｅｒＭＩＧｃｏｍｐｏｓｉｔｅｗｅｌ Dingｏｆｍｅｄｉｕｍａｎｄｔｈｉｃｋｐｌａｔｅａｌｕｍｉｎｕｍａｌｌｏｙ[J]．ＡｐｐｌｉｅｄＬ ａｓｅｒ，2023，43（2）：70-79．

[13]郭鑫鑫，陳哲涵．激光增材制造過(guò)程數(shù)值仿真技術(shù)綜述[J]．航空學(xué)報(bào)，2021，42（10）：234-246 ．

ＧｕｏＸｉｎｘｉｎ，ＣｈｅｎＺｈｅｈａｎ．Ｒｅｖｉｅｗｏｎｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔ ｉｏｎｏｆｌａ-ｓｅｒａｄｄｉｔｉｖｅｍａｎｕｆａｃｔｕｒｉｎｇｐｒｏｃｅｓｓ[J]．Ａｅｒｏｎａ ｕｔｉｃａｌＪｏｕｒｎａｌ，2021，42（10）：234-246．

[14]李軍，劉婷婷，廖文和，等．激光選區(qū)熔化ＧＨ3536高溫合金成形特征與缺陷研究[J]．中國(guó)激光 ，2023，50（12）：204-213．

ＬｉＪｕｎ，ＬｉｕＴｉｎｇｔｉｎｇ，ＬｉａｏＷｅｎｈｅ，ｅｔａｌ．Ｓｔｕｄｙｏｎｆｏｒｍｉ ｎｇｃｈａｒ-ａｃｔｅｒｉｓｔｉｃｓａｎｄｄｅｆｅｃｔｓｏｆＧＨ3536ｓｕｐｅｒａｌｌｏｙｂｙｌ ａｓｅｒｓｅｌｅｃｔｉｖｅｍｅｌｔｉｎｇ[J]．ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＮｏｎｆｅｒｒｏ ｕｓＭｅｔａｌｓ，2023，50（12）：204-213．

[15]魏建鋒，武美萍，韓基泰．掃描策略對(duì)SLM成形Ｉｎｃｏｎｅｌ718表面質(zhì)量的影響機(jī)制[J]．應(yīng)用 激光，2020，40（4）：621-625．

ＷｅｉＪｉａｎｆｅｎｇ，ＷｕＭｅｉｐｉｎｇ，ＨａｎＪｉｔａｉ．Ｅｆｆｅｃｔｍｅｃｈａｎｉｓ ｍｏｆｓｃａｎ-ｎｉｎｇｓｔｒａｔｅｇｙｏｎｓｕｒｆａｃｅｑｕａｌｉｔｙｏｆＩｎｃｏｎｅｌ718ｂ ｙSLM[J]．Ａｐ-ｐｌｉｅｄＬａｓｅｒ，2020，40（4）：621-625．

[16]ＣｕｉＸ，ＺｈａｎｇＳ，ＺｈａｎｇＣＨ，ｅｔａｌ．Ａｄｄｉｔｉｖｅｍａｎｕｆａｃｔｕｒ ｉｎｇｏｆ24ＣｒＮｉＭｏｌｏｗａｌｌｏｙｓｔｅｅｌｂｙｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎ ｇ：ｉｎｆｌｕｅｎｃｅｏｆｖｏｌｕｍｅｔｒｉｃｅｎｅｒｇｙｄｅｎｓｉｔｙｏｎｄｅｎｓｉｆｉｃａ ｔｉｏｎ，ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｈａｒｄｎｅｓｓ[J]．ＭａｔｅｒｉａｌｓＳｃｉｅｎ ｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇＡ，2021，809：140957．

[17]趙昀，趙國(guó)瑞，馬文有，等．鎳的激光選區(qū)熔化成形工藝、結(jié)構(gòu)與性能研究[J]．激光與光電子學(xué) 進(jìn)展，2020，57（17）：186-197．

ＺｈａｏＹｕｎ，ＺｈａｏＧｕｏｒｕｉ，ＭａＷｅｎｙｏｕ，ｅｔａｌ．Ｓｔｕｄｙｏｎｐｒｏｃｅ ｓｓ，ｓｔｒｕｃｔｕｒｅ，ａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｎｉｃｋｅｌｓｅｌｅｃｔｉｖｅｌａｓｅ ｒｍｅｌｔｉｎｇ[J]．Ｌａ-ｓｅｒ＆ＯｐｔｏｅｌｅｃｔｒｏｎｉｃｓＰｒｏｇｒｅｓｓ，2020，57（17 ）：186-197．

[18]ＧｕＤＤ，ＳｈｅｎＹＦ．Ｅｆｆｅｃｔｓｏｆｐｒｏｃｅｓｓｉｎｇｐａｒａｍｅｔｅｒｓｏｎ ｃｏｎｓｏｌｉｄａ-ｔｉｏｎａｎｄｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｆＷ-Ｃｕｃｏｍｐｏｎｅｎｔｓｂ ｙＤＭＬＳ[J]．Ｊｏｕｒ-ｎａｌｏｆＡｌｌｏｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2009，473（1/2）：107 -115．

[19]王磊，郭鎧，叢佳琦，等．工藝參數(shù)對(duì)選區(qū)激光熔化316Ｌ不銹鋼缺陷的影響[J]．激光與光電子學(xué) 進(jìn)展，2023，60（5）：182-189．

ＷａｎｇＬｅｉ，ＧｕｏＫａｉ，ＣｏｎｇＪｉａｑｉ，ｅｔａｌ．Ｅｆｆｅｃｔｏｆｐｒｏｃｅｓｓ ｐａｒａｍｅ-ｔｅｒｓｏｎｄｅｆｅｃｔｏｆSLM316Ｌｓｔａｉｎｌｅｓｓｓｔｅｅｌ[J]．Ｌａｓｅｒ＆ Ｏｐｔｏｅｌｅｃ-ｔｒｏｎｉｃｓＰｒｏｇｒｅｓｓ，2023，60（5）：182-189．

[20]劉暢，馬行馳，馬海彬．工藝參數(shù)對(duì)選區(qū)激光熔化成型316Ｌ不銹鋼組織結(jié)構(gòu)的影響[J]．科學(xué)技術(shù) 與工程，2020，20（8）：3011-3016．

ＬｉｕＣｈａｎｇ，ＭａＸｉｎｇｃｈｉ，ＭａＨａｉｂｉｎ．Ｅｆｆｅｃｔｏｆｔｅｃｈｎｏｌｏｇ ｉｃａｌｐａ-ｒａｍｅｔｅｒｓｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｆ316Ｌｓｔａｉｎｌｅｓｓｓｔｅ ｅｌｂｙｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇ[J]．ＳｃｉｅｎｃｅＴｅｃｈｎｏｌｏｇｙａｎ ｄＥｎｇｉｎｅｅｒｉｎｇ，2020，20（8）：3011-3016．

[21]黃衛(wèi)東，張偉杰，練國(guó)富，等．SLM成形工藝參數(shù)對(duì)316Ｌ不銹鋼成形件表面粗糙度的影響[J]．應(yīng) 用激光，2020，40（1）：35-41．

ＨｕａｎｇＷｅｉｄｏｎｇ，ＺｈａｎｇＷｅｉｊｉｅ，ＬｉａｎＧｕｏｆｕ，ｅｔａｌ．Ｅｆｆｅｃ ｔｏｆSLMｆｏｒｍｉｎｇｐｒｏｃｅｓｓｐａｒａｍｅｔｅｒｓｏｎｓｕｒｆａｃｅｒｏｕｇｈｎｅｓｓ ｏｆ316Ｌｓｔａｉｎｌｅｓｓｓｔｅｅｌｐａｒｔｓ[J]．ＡｐｐｌｉｅｄＬａｓｅｒ，2020，40（1）： 35-41．

[22]杜磊，柯林達(dá)，孫京麗，等．選區(qū)熔化Ｔｉ-6Ａｌ-4Ｖ合金熱行為及成形質(zhì)量研究[J]．熱加工工 藝，2021，50（2）：41-46．

ＤｕＬｅｉ，ＫｅＬｉｎｄａ，ＳｕｎＪｉｎｇｌｉ，ｅｔａｌ．Ｒｅｓｅａｒｃｈｏｎｔｈｅｒｍａ ｌｂｅｈａ-ｖｉｏｒａｎｄｆｏｒｍｉｎｇｑｕａｌｉｔｙｏｆｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔ ｅｄＴｉ-6Ａｌ-4Ｖｔｉｔａｎｉ-ｕｍａｌｌｏｙ[J]．ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌｏｇｙ， 2021，50（2）：41-46．

[23]許良，張浩明，周松，等．選區(qū)激光熔化成型TC4鈦合金的拉伸性能[J]．科學(xué)技術(shù)與工程，2020， 20（4）：1355-1359．

ＸｕＬｉａｎｇ，ＺｈａｎｇＨａｏｍｉｎｇ，ＺｈｏｕＳｏｎｇ，ｅｔａｌ．Ｔｅｎｓｉｌｅｐｒｏ ｐｅｒｔｙｏｆｓｅｌｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇTC4ｔｉｔａｎｉｕｍａｌｌｏｙ[J]．Ｓｃ ｉｅｎｃｅＴｅｃｈｎｏｌｏｇｙａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2020，20（4）：1355-1359．

[24]李佳宜，劉玉德，周裕圣，等．激光重熔對(duì)TC4選區(qū)激光熔化成形質(zhì)量及力學(xué)性能的影響[J]．激光 與光電子學(xué)進(jìn)展，2022，59（5）：239-247．

ＬｉＪｉａｙｉ，ＬｉｕＹｕｄｅ，ＺｈｏｕＹｕｓｈｅｎｇ，ｅｔａｌ．Ｅｆｆｅｃｔｏｆｌａｓｅ ｒｒｅｍｅｌｔｉｎｇｏｎｑｕａｌｉｔｙａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｓｅｌ ｅｃｔｉｖｅｌａｓｅｒｍｅｌｔｉｎｇｏｆTC4[J]．Ｌａｓｅｒ＆ＯｐｔｏｅｌｅｃｔｒｏｎｉｃｓＰｒ ｏｇｒｅｓｓ，2022，59（5）：239-247．

[25]張弘．基于SLM的能量密度及其組成工藝參數(shù)對(duì)成形件性能影響的研究[Ｄ]．杭州：浙江大學(xué)， 2018．

ＺｈａｎｇＨｏｎｇ．Ｒｅｓｅａｒｃｈｏｎｔｈｅｉｎｆｌｕｅｎｃｅｓｏｆｅｎｅｒｇｙｄｅｎｓ ｉｔｙａｎｄｒｅ-ｌａｔｅｄｐｒｏｃｅｓｓｐａｒａｍｅｔｅｒｓｏｎｔｈｅｐｒｏｐｅｒｔｉｅｓｏ ｆSLMｆａｂｒｉｃａｔｅｄｐａｒｔｓ[Ｄ]．Ｈａｎｇｚｈｏｕ：ＺｈｅｊｉａｎｇＵｎｉｖｅｒｓｉｔ ｙ，2018．

[26]楊立軍，燕珂，鄧亞輝，等．激光選區(qū)熔化TC4鈦合金工藝參數(shù)對(duì)成形件表面質(zhì)量的影響[J]．應(yīng)用 激光，2022，42（5）：43-50．

ＹａｎｇＬｉｊｕｎ，ＹａｎＫｅ，ＤｅｎｇＹａｈｕｉ，ｅｔａｌ．Ｅｆｆｅｃｔｏｆｐｒｏｃｅｓ ｓｐａｒａｍ-ｅｔｅｒｓｏｎｓｕｒｆａｃｅｑｕａｌｉｔｙｏｆTC4ａｌｌｏｙｂｙｌａｓｅｒｓｅｌｅ ｃｔｉｖｅｍｅｌｔｉｎｇ[J]．ＡｐｐｌｉｅｄＬａｓｅｒ，2022，42（5）：43-50．

[27]宗學(xué)文，劉文杰，徐文博，等．激光選區(qū)熔化316Ｌ不銹鋼的表面形貌和硬度研究[J]．應(yīng)用激光， 2020，40（4）：587-592．

ＺｏｎｇＸｕｅｗｅｎ，ＬｉｕＷｅｎｊｉｅ，ＸｕＷｅｎｂｏ，ｅｔａｌ．Ｓｔｕｄｙｏｎｓｕｒｆ ａｃｅｍｏｒｐｈｏｌｏｇｙａｎｄｈａｒｄｎｅｓｓｏｆ316Ｌｓｔａｉｎｌｅｓｓｓｔｅｅｌｂｙｌａ ｓｅｒｓｅｌｅｃｔｉｖｅｍｅｌｔｉｎｇ[J]．ＡｐｐｌｉｅｄＬａｓｅｒ，2020，40（4）：587-592．

相關(guān)鏈接
