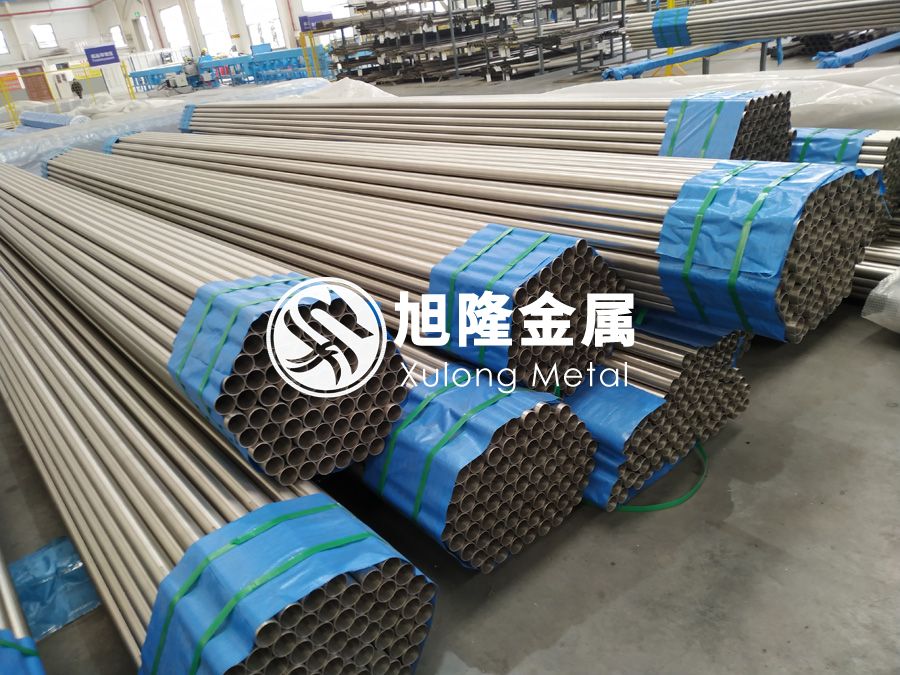

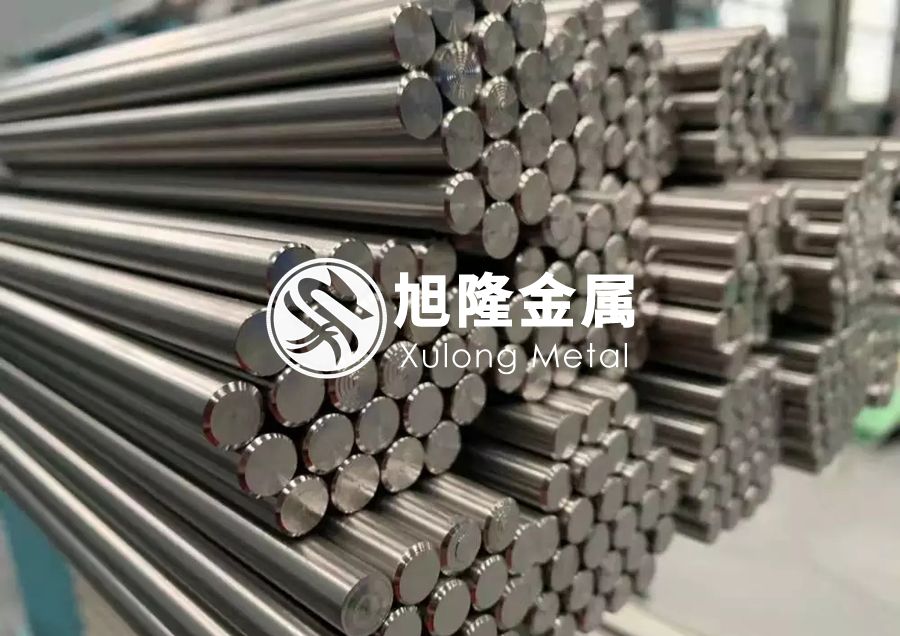

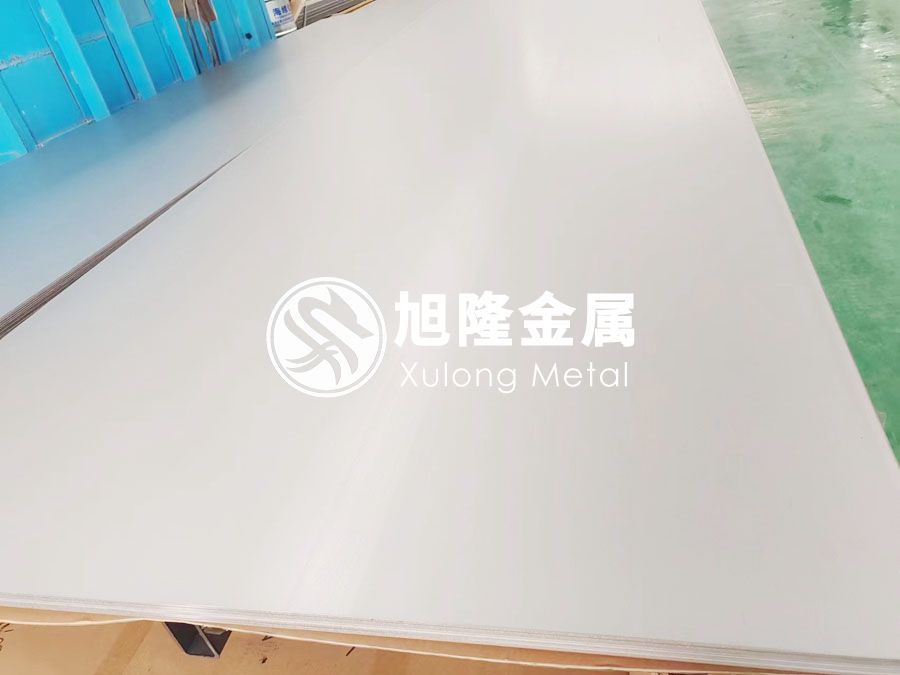

鈦及鈦合金具有比強度高、抗腐蝕性好和耐高溫等一系列突出優點，能夠進行各種方式的零部件成形、焊接與機械加工，可較好的滿足飛機、航天器等裝備對高強度和輕量化的要求，因此受到了國防工業的高度關注。美國國防部最新發布的《Ma nTech 戰略計劃》中，將鈦粉末及鈦合金加工技術等內容列為其在金屬材料領域的重點發展方向之一。美國航空航天領域率先大量使用鈦合金降低結構件重量。鈦合金棒、鈦合金板、鈦合金管等鈦合金在武器裝備上的應用量甚至已成為衡量一些武器系統先進性的一個重要指標。武器裝備中采用最多的是α-β型鈦合金。如美國第四代戰斗機F-22 的鈦合金使用量占飛機結構重量的38.8%，F(xiàn)-35“閃電II”隱身戰斗機鈦結構重量約占飛機結構重量的2 5%，武裝直升機Ra h -66 的鈦用量占1 2.7%，航空發動機TF31 的鈦用量占33%，阿波羅飛船鈦用量達到11 80kg 。
隨著鈦合金用量的逐漸增大，復雜結構和大尺寸鈦合金零部件的制造問題也越來越突出。如飛北方科技信息研究所胡曉睿機發動機部件和機身主結構件等尺寸龐大，必須開發更大型的數控機床才能滿足加工需求；又如鈦合金因其固有特性導致切削加工性較差，刀具磨損嚴重， 因此需進一步優化鈦合金加工工藝，并重視刀具的選擇與運用；此外，鈦合金本身價格昂貴，因此急需對傳統的加工方法進行改進，開發既能夠滿足機械性能的要求，又能夠大幅提高材料利用率的低成本制造技術。比如，在F-35 聯合攻擊機的制造過程中，洛馬公司認為鈦合金加工是其中重要的成本影響因素。這些挑戰不斷推動鈦合金加工、成形、以及焊接等制造技術的快速發展。
目前， 國外航空航天領域鈦合金工藝技術研發的熱點主要集中在鈦合金加工工藝創新與優化、新型焊接與成形工藝開發與應用研究， 以及復雜構件增材制造技術等方面，近年來新工藝新技術成果不斷涌現，為解決上述鈦合金加工與應用的難題，顯著降低鈦合金的應用成本，擴大鈦合金在航空航天領域的應用范圍提供了諸多技術途徑。
1、鈦合金低溫加工技術取得突破
鈦合金屬于難加工材料，其特點是在加工過程中材料的強度不會因工件溫升而降低，但刀具磨損嚴重。MAG IAS 公司、Cre are公司以及洛馬公司等通過聯合攻關開發出一種創新型低溫鈦合金加工主軸中心冷卻和刀具中心冷卻系統，可顯著提高切削速度，延長刀具壽命，提高金屬去除量，其液態氮（-32 1。F） 冷卻系統可與微量潤滑加工相結合， 以減
少刀具磨損及切屑粘著。蠕墨鑄鐵件加工測試結果表明，使用硬質合金刀具可使其切削速率提高60%，使用聚晶金剛石刀具則可提高4 倍， 若配合微量潤滑技術則可將硬質合金刀具的切削速率進一步提高3 倍。該技術已完成測試和性能演示驗證，并獲批可用于F-35“閃電II”隱身戰斗機以改進其經濟可承受性和生產效率，在航空航天等需大量使用鈦合金
材料的領域具有廣泛應用前景。
2 、大型鈦合金加工設備性能不斷優化
鈦合金在飛機主結構件中的應用日益增多， 其中不乏發動機吊艙、高載荷機翼和機身部件等大尺寸結構件， 這也對加工設備提出了更高要求。瑞士斯達拉格海科特公司最新推出的BTP50 00是大型鈦合金臥式數控銑床中的典型代表。該設備可專門用于大型航空航天鈦合金結構件加工，最顯著的特點是高剛性框架結構和高加工精度，其X軸行程500 0mm ～ 600 0mm，Y軸行程200 0mm，Z 軸行程1 200mm，能夠完成鈦合金結構件從粗加工到精加工的全過程。此外，該公司推出的由多臺STC1 250 五軸臥式加工中心組成的柔性制造系統（FMS）也可圈可點。這種柔性制造系統一旦收到零件生產相關數據指令，就會對每臺加工設備當前的作業量進行檢查，從而以最合理的方式安排零件的生產任務，以適應不同零件不同批量的生產需求。BAE 系統公司在新建的鈦加工廠的高度自動化的計算機集成制造系統中就采用了兩套由8臺STC12 50 加工中心組成的柔性制造系統，主要用于完成機身、垂直尾翼和水平尾翼等關鍵結構件的加工。
減少加工過程中震顫的產生也是當前提升鈦合金加工機床性能面臨的主要挑戰。MAG 公司新推出的XTi 多主軸龍門式仿形數控銑床由于采用增大橫梁的設計有效提高了機床的結構強度與剛性，減震性能卓越， 且創造了鈦合金加工去除率的最新記錄，代表了鈦合金數控加工設備研發領域取得的重大突破。2012 年，在將首批兩臺XTi5 軸數控銑床交付給航空動力國際（ADI）公司之前進行的測試中，鈦合金的去除率達到1500cm3/min 。該仿形銑床各主軸上的旋轉軸可以獨立校準和控制，從而達到更高的加工精度，并簡化安裝?；谠撛O備在鈦合金加工方面的優異性能，ADI公司表示，購入8 臺這種新型5軸XTi 龍門仿形數控銑床后，其鈦合金加工能力有望提高40%。
3 、鈦合金高速切削技術研究活躍
為提高鈦金屬切削去除率，實現F135 和F1 36 鈦合金發動機組件的高效低成本加工，美國空軍研究實驗室與Th ird Wa ve Syst ems（TWS） 公司在小企業創新研究（SBIR）計劃的支持下開展了相關研究?？紤]到刀齒的軌跡頻率、產生的熱量和切削力之間存在一定關系，TWS 公司將高速切削（ SM）技術和高頻刀齒（ FT ）技術恰當?shù)慕Y(jié)合起來，并運用先進金屬切削仿真軟件Ad va n tEd g e FEM2D/ 3D 對這種加工方法進行模擬，驗證在保持刀具壽命的同時將金屬去除率提高1 倍的可行性。預計該技術的應用每年將為航空航天工業節省數百萬美元。
澳大利亞聯邦科學與工業研究組織（CSIRO）也積極研究采用熱輔助加工（TAM）技術實現聯合攻擊戰斗機（JSF）中Ti64 的高去除率。該項目將對不采用任何潤滑劑的干銑削進行研究， 并通過適當形狀和功率的激光束在切削之前對工件的表面進行預加熱。
首先通過研究分析確定了加工單元必須的工藝參數，對所選刀具在各種激光功率的條件下進行試驗測試， 研究Ti6 4 的切削性能，并采用高速攝像機來研究金屬切屑的構成與機理， 通過熱成像攝像機獲取所產生摩擦熱的情況及其對切削過程的影響。這項研究揭示，在預加熱溫度合適的情況下，有可能實現鈦合金高速銑削。
4、鈦合金焊接工藝成果不斷
先進的激光焊接工藝經驗證已能夠用于生產Ti64 近凈成形構件。通過冶金學試驗和初步的機械性能評估發現， 自動化激光焊接鈦合金接頭的機械性能與母材非常接近，并且獲得這種等效性能的同時將重量增加控制在最低限度。
Ti64 的攪拌摩擦焊（FSW）工藝研發也取得了較大進展。針對不同材料厚度和接頭結構開發了攪拌摩擦焊工藝。這種固相焊工藝能夠較好的保持母材微觀結構的完整性，而這種特性對于機身主要結構件非常關鍵。大型鈦合金構件攪拌摩擦焊件制造的難點在于確定無缺陷接頭的工裝設計與工藝參數。初步的機械測試數據表明，鈦合金攪拌摩擦焊對接接頭的疲勞特性幾乎可與母材相比。
除此以外， 英國焊接研究所（TWI）圍繞鈦合金等低導熱性材料的固定軸肩攪拌摩擦焊技術進行了深入研究。研究目標是通過對此項工藝進行優化，改進熱輸入控制，實現高效、低能耗的工藝過程，獲得高質量鈦合金焊接接頭；延長攪拌頭的使用壽命，提高經濟性；通過增強工藝穩定性、減少軸肩的反應力來提高柔性。研究重點包括驗證并評估鈦合金固定軸肩攪拌摩擦焊工藝，開發有效的焊接工藝流程，改進工藝參數、攪拌頭的設計和材料選擇，評估焊縫性能和工藝穩定性，以及攪拌頭的性能和壽命周期等，并對這種技術的經濟性進行評估。
TWI還針對鈦合金線性摩擦焊技術進行應用研發，目前該技術已用于航空航天零部件的近凈成形，提高了材料利用率，降低了制造成本。
5、增材制造技術受到航空航天工業的高度關注，應用范圍迅速擴展
經過近10余年的飛速發展，增材制造技術的應用已經不僅停留在“ 非致密”的模具或樣件的制造階段， 而是加速向“ 致密”的高性能最終產品制造轉移，可實現零部件的外形、裝配和功能，尤其是金屬件的生產。這項技術解決了許多過去難以實現的復雜結構零件制造問題，且結構越復雜，其在提升生產效率、產品質量等方面的效果越顯著。
對于目前鈦合金棒、鈦合金板等鈦合金最大的應用領域而言，航空航天工業無疑對該技術給予了最廣泛和迫切的關注，并將其作為未來最重要、最具有戰略意義的制造技術重點發展。目前已有包括波音、洛克希德馬丁、美國航空航天局（NASA）在內的多家大型軍工企業和領先機構采用增材制造技術用于武器裝備制造，并取得重大進展。波音公司已經在包括F-15、F-18 等
軍用航空發動機在內的個產品平臺中應用了多個通過增材制造技術成形的零部件；西亞基公司采用電子束增材制造成形了目前世界上尺寸最大的鈦合金翼盒（5.7 9m×1.2 2m×1 .22m）；GE在發動機制造中采用激光增材制造技術制造長1.22m 的鈦合金零件，使每臺發動機節省成本2 .5萬美元；MER 公司采用等離子轉移?。≒TA）增材制造技術為飛機
零部件制造商勢必銳宇航系統公司成功生產出測試用Ti64 薄板坯板料，用于對采用PTA 工藝制造的飛機構件進行評估；NASA采用激光增材制造技術成形下一代重型火箭（SLS）的復雜金屬零部件，將制造周期從數月縮短至數周甚至是數天，且由于焊縫數量減少，使結構強度和可靠性更高， 整個火箭也更加安全；NASA蘭利研究中心開發的電子束自由成形技術（EBF3）工藝不僅能用于飛機結構件設計和低成本制造，也為宇航員在國際空間站或月球或火星表面加工備用件和新型工具提供了一種便捷的途徑。
小結
鈦合金因其獨特的性能優勢成為航空航天工業實現裝備輕量化、高可靠、高性能、長壽命的最理想的結構材料選擇。航空航天工業是鈦合金最大的應用領域，其持續發展需求對鈦合金制造技術不斷提出新的挑戰。系統、深入的研究鈦合金制造技術， 破解鈦合金加工難題， 積極探索新的鈦合金制造方案， 降低鈦合金加工成本， 對于航空航天工業未來發展意義重大。
